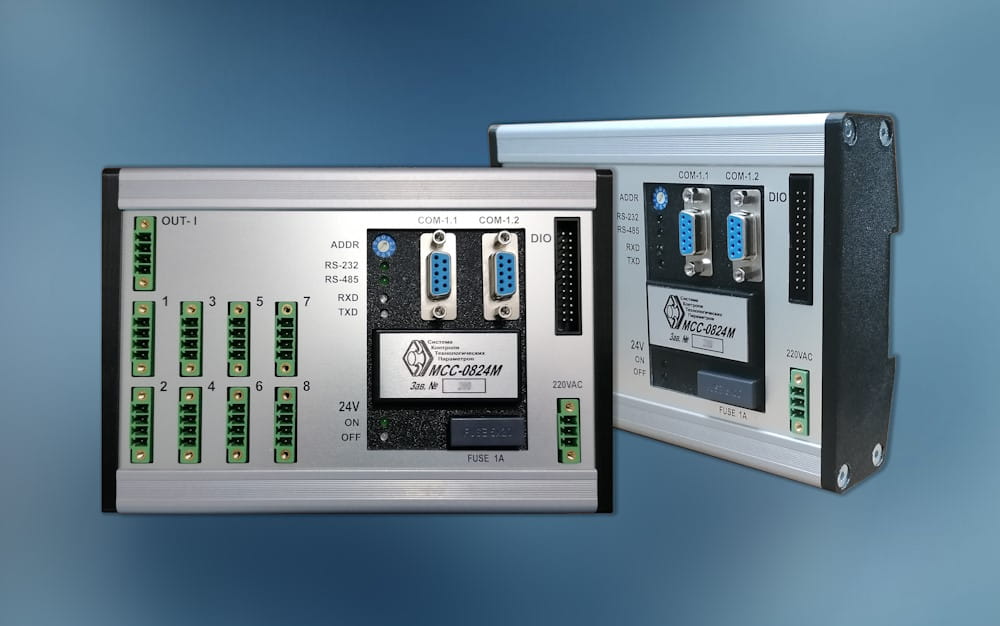

Преобразователь тока измерительный многоканальный МСС-0824М

Преобразователь тока измерительный многоканальный МСС-0824М предназначен для измерения сигналов первичных преобразователей физических величин с унифицированным токовым выходом 4 – 20 мА, а также для формирования  управляющих токовых сигналов 4 - 20 мА.

При построении систем контроля и управления промышленных установок преобразователи МСС-0824М могут быть использованы для организации каналов измерения давления, перепада давления, расхода и т.д. При этом питание подключаемых первичных преобразователей (датчиков) может осуществляться от внутренней бортовой сети преобразователя – 24 В постоянного тока. Преобразователи МСС-0824М также могут использоваться для организации управления положением электроприводной запорно-регулируемой арматуры, управления регуляторами электрической мощности и т.д.

При подключении к МСС-0824М расширительного релейного модуля типа МСС-8/8 реализуются дополнительные возможности преобразователя по организации каналов дискретного ввода/вывода.

Преобразователь обеспечивает передачу и прием аналоговых и дискретных данных через порт последовательной цифровой связи, работающий в двух режимах: либо RS-232, либо RS-485. Мониторинг измеряемых величин и задаваемых параметров обеспечивается программными средствами системы управления верхнего уровня. В случае автономной работы с преобразователем результаты измерения могут считываться через цифровой интерфейс либо с помощью переносного тестера GT-16 - данная опция удобна при наладочных работах, либо с помощью управляющей программы, устанавливаемой на персональный компьютер пользователя. Последняя опция позволяет задействовать все приемопередающие каналы и используется для метрологического сопровождения изделия при проведении поверки и калибровки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Функция измерения тока:
   • Количество каналов измерения - 8.
   • Входное сопротивление измерительного канала - 100 Ом.
   • Полный диапазон измеряемых токов от 0 до 25 мА.
   • Рабочий диапазон измеряемых токов от 4 до 20 мА.
   • Пределы допускаемой основной погрешности измерения тока ± 0,01 мА в рабочем диапазоне. Погрешности измерения за пределами рабочего диапазона измеряемых токов не нормируются.
2. Функция вывода тока:
   • Количество каналов вывода тока - 2.
   • Диапазон задания управляющего тока от 4 до 20 мА.
   • Пределы допускаемой абсолютной погрешности установки тока ± 0,02 мА.
   • Максимальное сопротивление нагрузки - 500 Ом.
3. Функция дискретного ввода/вывода:
   • Количество каналов ввода - 8; вывода - 8.
   • Тип сигнала ввода/вывода - сигналы TTL уровня.
   • Нагрузочные характеристики каналов определяются типом модуля расширения.
4. Прочие характеристики:
   • Напряжение питающей сети от 85 до 240 В переменного тока частотой от 47 до 53 Гц.
   • Максимальная потребляемая мощность - 20 Вт.
   • Габаритные размеры преобразователя: 177 х 122 х 40 мм.
   • Масса преобразователя не более 720 г.
   • Корпус преобразователя имеет пружинный элемент для фиксации на монтажном несущем профиле (DIN-рейка).

Преобразователь зарегистрирован в Государственном реестре средств измерений под № 36823-08 и допущен к применению в Российской Федерации.

Декларация о соответствии ЕАЭС № RU Д-RU.PA08.В.58032/24.

Более подробная информация о преобразователе содержится в Руководстве по эксплуатации РЭ 4221-002-51925455-07.
